Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, dengan AASHTO/AWS D1.5M Bridge Welding Code berfungsi sebagai standar teknis wajib inti yang mengatur semua prefabrikasi toko dan pekerjaan las lapangan dari struktur jembatan tersebut.Bersama-sama dirumuskan dan diperbarui oleh American Welding Society (AWS) dan American Association of State Highway and Transportation Officials (AASHTO), kode D1.5M edisi kesembilan terbaru 2025 khusus disesuaikan untuk baja jembatan struktural karbon dan paduan rendah, dibedakan dari spesifikasi pengelasan struktural umum AWS D1.1 dengan ketahanan kelelahan yang lebih ketat, peraturan pengendalian fraktur dan pengujian tidak merusak yang ditujukan untuk beban kendaraan bersiklis jembatan dan erosi lingkungan jangka panjang.Balok kotak baja sepenuhnya bergantung pada las alur penetrasi penuh dan sistem pengeras yang dilas filet untuk membentuk penampang berongga tertutupOleh karena itu setiap hubungan manufaktur dari inspeksi baja dasar yang masuk ke penerimaan las yang selesai dibatasi ketat oleh klausa D1.5M yang secara langsung menentukan keamanan struktural,daya tahan layanan dan kinerja anti kelelahan dari seluruh jembatan yang mencakup beberapa dekade operasiMakalah ini menguraikan konfigurasi struktural jembatan balok baja standar, kerangka spesifikasi inti AWS D1.5M,kontrol las yang diklasifikasikan antara komponen kritis fraktur dan komponen non-kritis fraktur, norma-norma pelaksanaan pembuatan dan nilai aplikasi teknik praktis dari sistem standar.

1. Komposisi Struktural dan Keuntungan Mekanis dari Jembatan Baja Standar Box Girder

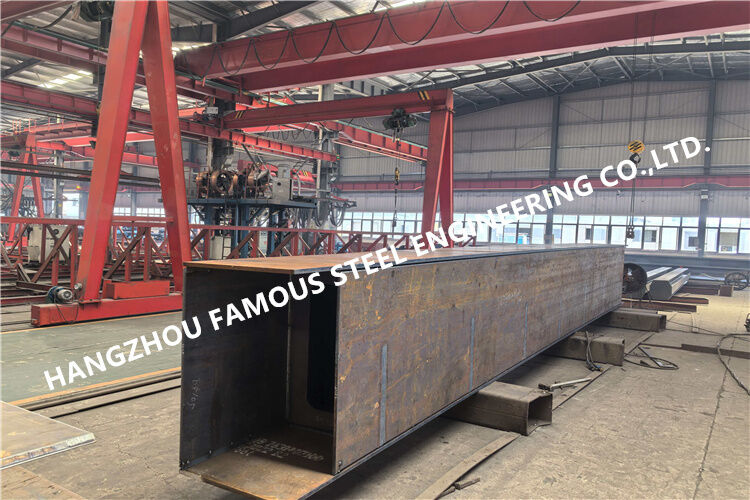

Sebuah bantalan kotak dek baja ortotropik khas terdiri dari lima komponen las inti: plat dek ortotropik atas, plat web vertikal, plat flange tegangan bawah,pengeras tertutup/terbuka longitudinal yang dilas pada permukaan pelat bagian dalam dan diafragma perantara melintang yang berjarak sepanjang arah longitudinal jembatanKetebalan pelat utama konvensional berkisar dari 12 mm hingga 32 mm, sedangkan pelat pengeras sekunder dan diafragma mengadopsi pelat baja bergelombang 10 mm ≈ 20 mm;semua segmen diskrit dengan panjang prefabrikasi pabrik 10 ∼ 30 meter diangkut ke lokasi konstruksi untuk pengelasan lapangan splice akhir sebagai balok kontinu penuhDibandingkan dengan balok pelat berbentuk I tradisional, kotak tertutup cross-section memiliki kekakuan torsional yang luar biasa dan kapasitas distribusi beban lateral,dengan efektif menahan beban eksentrik dari truk jalan raya dan dampak dinamis kereta berkecepatan tinggi, mengurangi konsumsi baja secara keseluruhan sebesar hampir 15%~22% dengan parameter desain rentang dan beban yang sama.

Bahan dasar yang digunakan untuk balok kotak standar Amerika terutama mengikuti kelas baja struktural seri AASHTO M270 (setara dengan ASTM A709), termasuk kelas 345 (A709 Gr50),Baja tahan cuaca berkinerja tinggi HPS485W dan baja paduan rendah kekuatan tinggi kelas 690, semuanya tercakup dalam ruang lingkup yang berlaku D1.5M (kekuatan output ≤690 MPa).membentuk sistem bantalan paving ortotropik terintegrasi yang menyebarkan beban roda terkonsentrasi secara merata ke jaring balok kotak dan flang bawah. ini padat tulang rusuk-ke-plates dilas sendi adalah posisi yang paling rentan kelelahan dari kotak balok dan menjadi objek pemeriksaan kunci diatur oleh D1.5M anti-kelelahan weld toleransi persyaratan. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, yang ukuran las filet, prapanas dan kriteria penerimaan cacat didefinisikan dengan jelas dalam Klausul 6 dan Klausul 8 dari standar D1.5M.

2Kerangka Peraturan Inti AWS D1.5M untuk Pengelasan Girder Kotak

Berbeda dengan standar pengelasan konstruksi universal, D1.5M disusun khusus untuk lingkungan layanan jembatan yang menampilkan beban bergantian berulang,fluktuasi suhu dan atmosfer luar yang korosif, dengan total 12 klausa formal dalam versi 2025 saat ini, di antaranya Klausa 1 ▌11 menetapkan persyaratan las umum untuk komponen non-fracture-critical (NFCM),dan eksklusif Pasal 12 menetapkan spesifikasi kontrol fraktur yang ketat untuk Fraktur-Kritis Anggota (FCM), ketentuan yang paling penting untuk flange ketegangan balok kotak dan pengendalian las splice utama. Standar disusun dalam format unit ganda (metrik D1.5M dan imperial D1.5),memuaskan manufaktur metrik internasional dan pengukuran dimensi konvensional Amerika secara bersamaan .

Prinsip dasar klasifikasi D1.5M terletak pada pemisahan FCM dan NFCM untuk kontrol teknis yang berbeda: FCM mengacu pada bingkai balok tepi tegangan,Pemanasan alur splice longitudinal penetrasi penuh dari jaring dan splice utama dek ortotropik, yang patah rapuh tiba-tiba di bawah beban layanan akan memicu keseluruhan parsial atau penuh runtuh jembatan tanpa jalur transfer beban berlebihan,seperti komponen tegangan utama balok bersel tunggal dua kotakSemua las FCM menegakkan tiga aturan wajib dalam Klausa 12: tabel suhu prapanas/interpass yang disesuaikan independen dari NFCM,Tes ketahanan benturan suhu rendah Charpy V-notch (CVN) untuk logam las yang terdeposit dan zona yang terkena panas, ditambah pengujian ultrasonik (UT) yang ditingkatkan dan pemeriksaan non-destruktif (NDE) yang dilakukan oleh inspektur bersertifikat Level II.balok kotak multi-sel dengan tiga atau lebih ruang kotak paralel memiliki jalur bantalan kekuatan redundant dan sebagian besar pengeras internal dan las diafragma dikategorikan sebagai NFCM, mengadopsi tabel prapanas umum dan pemeriksaan visual konvensional ditambah NDE titik parsial sesuai dengan Pasal 6 dari D1.5M.

Spesifikasi Prosedur Pengelasan (WPS) dan persetujuan Catatan Kualifikasi Prosedur (PQR) adalah prasyarat utama sebelum pembuatan batch balok kotak yang diatur oleh D1.5M Klausa 3;semua proses las yang diterapkan termasuk las busur tenggelam (SAW) untuk las alur flange lurus panjang, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal productionPengelasan tack untuk perakitan komponen juga sesuai dengan spesifikasi pengelasan tack D1.5M: pengelasan tack sementara yang harus dilelehkan kembali selama pengelasan terus menerus berikutnya dapat melepaskan preheat yang ketat,sementara pengelasan permanen yang disediakan membutuhkan standar prapanas dan kualitas yang sama yang sesuai dengan pengelasan akhir..

3. Pengendalian Kualitas Las Rincian dan Toleransi Cacat untuk Box Beam per D1.5M

Toleransi ketidaksempurnaan geometri las yang diperbarui dalam D1.5M:2025 secara langsung menargetkan cacat las balok kotak khas termasuk undercut, penetrasi yang tidak lengkap dan porositas,dengan tiga tingkat batas undercut diklasifikasikan baru dioptimalkan menggantikan peraturan standar ganda lama Untuk pengelasan alur pada flange ketegangan balok kotak dan zona ketegangan web (pengelasan melintang ke tegangan tarik primer), kedalaman undercut maksimum yang diizinkan terbatas pada 0,01 inci (0,254 mm),Toleransi yang paling ketat untuk mencegah awal retakan kelelahan dari konsentrasi tegangan pada kerucut bawah; pengeras sudut filet las undercut memungkinkan hingga 1/8 inci kedalaman, dan biasa non-tekanan sambungan las bantu menerapkan 1/16 inci undercut ambang,dengan efektif membimbing inspektur pabrik untuk menilai penerimaan di tempat untuk pengelasan pengeras besar di ruang dalam kotak..

Pengendalian suhu prapanas dan interpass adalah item peraturan D1.5M penting lainnya untuk pembuatan balok kotak plat tebal untuk menghindari retakan dingin yang disebabkan oleh hidrogen.Nilai prapanas minimum ditentukan oleh kelas baja dasar, ketebalan lempeng dan suhu lingkungan melalui tabel standar yang dipasang: untuk lempeng A709 Gr50 lebih tebal dari 38 mm yang digunakan untuk flange dasar kotak, pemanasan awal NFCM dimulai pada 70 °F (21 °C),sementara FCM preheat yang sesuai meningkat menjadi lebih dari 150°F (65°C) dengan ketebalan yang sama sesuai dengan tabel khusus Pasal 12.; suhu atas interpass dibatasi untuk mengontrol input panas las dan memperbaiki struktur butiran las untuk meningkatkan ketahanan suhu rendah,sangat penting untuk musim dingin di lapangan terbuka pengelasan splice balok kotak .

Ruang lingkup pengujian non-destruktif sangat berbeda menurut kategori anggota di bawah D1.5M:semua pengelasan alur FCM penetrasi penuh dari pemasangan utama balok kotak membutuhkan pemindaian UT 100% setelah pengelasan pendinginan ke suhu sekitar, dengan kriteria penolakan yang lebih ketat dari D1.1; NFCM filet las menghubungkan diafragma dan pengeras internal mengadopsi pemeriksaan UT pengambilan sampel berkala ditambah pemeriksaan visual penuh,Hanya indikasi retakan permukaan yang memicu pengujian penetrant cairan tambahan (PT)Pengelasan cacat yang tidak memenuhi syarat harus merumuskan perbaikan formal WPS dan pengelasan ulang lengkap setelah menghapus daerah cacat sepenuhnya dengan menggiling atau menggali,dengan pengelasan FCM yang diperbaiki mengulangi pengujian ulang NDE penuh sebagai pengelasan produksi asli sesuai dengan klausa perbaikan standar .

4. Aplikasi Teknik dan Pentingnya Industri dari Standar D1.5M untuk Jembatan Girder Box

Karena D1.5M menjadi spesifikasi referensi wajib dari AASHTO LRFD Bridge Design Manual,lebih dari 70% dari jembatan jalan raya baja kotak balok rentang menengah dan panjang di Amerika Utara mengadopsi standar ini untuk manajemen las siklus penuh, yang meluas ke proyek penawaran internasional di luar negeri di Asia Tenggara, Timur Tengah dan Afrika mengikuti kode desain Amerika.Eksekusi 5M menyamakan kriteria penilaian manufaktur di antara desainer, produsen baja, inspektur pihak ketiga dan kontraktor konstruksi,menghilangkan persyaratan teknis yang tidak konsisten yang disebabkan oleh spesifikasi departemen regional yang tersebar sebelum rilis standar AWS-AASHTO yang disatukan pada tahun 1970-an.

Dari sudut pandang ekonomi dan daya tahan, pengendalian las anti-kelelahan D1.5M yang terstandarisasi secara efektif mengurangi biaya pemeliharaan retakan kelelahan tahap awal balok kotak dek baja ortotropik;Spesifikasi ketahanan prapanas dan retakan yang tepat mengurangi tingkat perbaikan retakan dingin selama pembuatan pelat tebal lebih dari 60%, mengurangi periode konstruksi keseluruhan dan biaya proyek untuk segmen balok kotak prafabrikasi.Dengan popularitas bertahap kinerja tinggi HPS tahan cuaca baja kotak balok di modern teknik jembatan, D1.5M terus memperbarui klausa parameter las yang sesuai di setiap edisi baru untuk mencocokkan pengembangan bahan baja baru,mempertahankan posisi dominan inti di industri pengelasan jembatan kotak baja Amerika dan global..

Kesimpulan

Jembatan balok kotak baja yang melekat pada fitur struktur las bagian tertutup menentukan peran panduan yang sangat diperlukan dari standar AWS D1.5M dalam seluruh siklus hidupnya.Standar ini merupakan sistem manajemen yang unik untuk klasifikasi FCM/NFCM., aturan prapanas yang ditargetkan,toleransi cacat bertingkat dan skema NDE bertingkat dikembangkan dengan tepat menanggapi karakteristik kelelahan dan risiko fraktur balok bawah beban kendaraan bergantian jangka panjangRevisi terus menerus dan optimasi teknis dari D1.5M mengikuti kemajuan baja jembatan berkinerja tinggi yang canggih dan kemajuan teknologi las inovatif,menjadi jaminan teknis dasar untuk umur panjangKonstruksi jembatan baja standar Amerika yang aman,dan juga memasok sistem spesifikasi referensi dewasa untuk global baja kotak balok jembatan teknik berlatih standar desain jalan raya Amerika.
